OTT雷達水位計產品簡介：
【產品特點】
穩健的雷達技術設計：OTT RLS（雷達液位計）是一款用于地表水液位測量的非接觸式雷達液位計，其采用脈沖雷達技術對液位進行測量，這種節能、非接觸式的測量技術使得OTT RLS在測量時不受溫度梯度、水中污染物以及沉淀物的影響，因而可以獲取的測量結果。

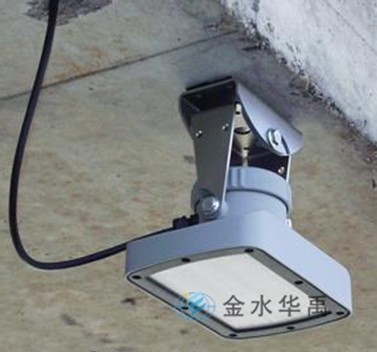

易安裝：OTT RLS是通過發射到水面的雷達脈沖信號來進行測量的，因此他可以垂直安裝在水面之上，比如：橋或其他輔助建筑上，其堅固、輕質以及防水外殼使其安裝起來非常簡便，由于有通用連接設備（萬向懸掛架），因此探頭可以很簡便的對齊，甚至在不平整的地方也很方便。
測量原理：OTT RLS采用節能脈沖雷達技術測量液位，如上圖所示前夾板中有發射和接收兩個平滑天線，每次測量時發射天線發射雷達脈沖信號到水面，脈沖信號經水面反射后被接收天線檢測到，高溫計從發射到接收到水面反射回來的脈沖信號的時間（延遲時間）取決于OTT RLS跟水面的距離，OTT RLS就是利用延遲時間跟到水面距離之間的線性關系來實現液位（距離值）的測量。
波動補償：OTT RLS實現了每秒約16次的獨立測量，在完成一個測量周期之后將通過計算將獲得的平均值作為結果輸出，通過計算平均值將波動對測量結果的影響小，這樣的測量結果可以堪比靜水井中測的液位值。
【技術參數】
液位測量
測量范圍 0.8-35米
測量精度 ±3mm
測量時間 20秒（SDI 12）或30秒（4-20Ma）
天線波束角度（寬波） 12°
電氣參數
供電范圍 9.6-28V DC，典型：12-24V DC
測量時耗電量 ＜149mV（＜12mA在12V時）
非測量狀態耗電量 ＜1mV（＜0.05mA在12V時）
通訊界面 4-20mA,SDI-12,RS-485,兩線制（SDI-12協議）
尺寸和重量
尺寸 長×寬×高 222mm×152mm×190mm
重量（含轉向架） 約2.1kg
操作溫度 －40-+60℃
存放溫度 －40-+85℃
相對濕度 0-100
材質
外殼 工程塑料ASA（UV-stabilized ABS）
天線屏蔽器（前夾板） 高集成聚四氟乙烯 TFM PTFE
托架 不銹鋼1.4301(V2A)
萬向轉向架旋轉角度
側面軸 ±90°
經度軸 ±15°
電纜密封層范圍
進水口（小-大直徑） 4.0-7.0mm
出水口（小-大直徑） 7.0-11.0mm
螺絲釘末端剝落連接容量
固定導體 0.25-2.5mm2 （平均24-12）
導線帶終端套管和塑料圈 0.25-1.5mm2
保護等級
帶水平托架 IP67（浸沒深度大達1米；浸沒時間長達48小時）
【產品應用】
OTT RLS專門設計用于露天測量，由于它的水平天線結構、低能耗、寬范圍的電壓輸入和緊湊防shui外殼，使得用戶在無法從供電網絡獲取電能的場所仍然可以正常使用它，由于它的雷達傳感器采用的是接觸式測量技術，在極其惡劣的場所它在測量時就有著很強的優勢，因此，OTT RLS的理想應用場合如下：
● 含有大量漂浮物和沉積物的溝渠
● 生長有大量水草的場所
● 一些只能使用替代能源供電的偏僻場所
● 灌溉渠道（需增加傳感器）
